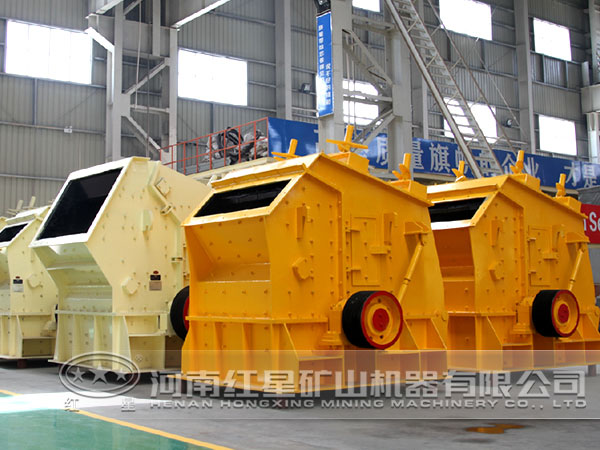

反擊式破碎機的轉子碎裂原因及其解決方案

反擊式破碎機的轉子式設備的重要部件，對于生產過程中常見的反擊式破碎機轉子體碎裂的問題我們對其進行了有效分析，主要從轉子體碎裂的原因進行分析找到解決辦法，促進反擊式破碎機的完善。

1．轉子體碎裂掉塊的部位及原因分析

由于板錘螺掛長期受力，出現縮徑現象，當沖擊力超過螺桂強度極限時，突然斷裂。其余螺掛又松動，使板錘錯位，一、二轉子板錘在高速運轉中發生碰撞，造成一轉子板錘斷裂，二轉子體撕裂掉塊(碎裂)。碎裂部位在板錘的下部，碎裂部分重量為84kg左右。因以上事故是瞬間發生的，液力偶合器即使同時動作也不能避免該事故的發生，這也是影響反擊式破碎機性能的轉子旋轉因素之一。

2．轉子體撕裂部件的修理方法

(1)將第二轉子體碎裂掉塊部分的表面用氣焊吹平，裂紋以上部分割掉，沿轉子體軸向吹割625mm(因考慮到碎裂部分表面材質已發生變化，比撕掉的570mm多吹割55mm)．徑向吹割145mm，周向吹割80mm。吹割尺寸應與制作的板錘支座外形尺寸相符，然后再詳細檢查。若有裂紋，一定要將裂紋以上部分割去，并超過裂紋終止線50mm左右。

(2)用A3鋼制作加工一件板錘支座，若暫無合適材料，也可用兩塊40mm厚的板材焊接后加工。然后以轉子體未撕裂部分的一邊為基準對正找平，不合適部分仍用氣焊修割轉子體，直到該件放上去完全合適為止。然后用T422焊條進行焊接，一邊焊接，一邊用手錘敲擊，以減少焊接應力，然后再焊上三塊加強筋。

(3)計算出撕掉和割去部分重量及焊到轉子體上的板錘支座等重量(板錘支座、焊肉、加強筋)兩者相差值，以相差值為依據用鋼板焊到轉子體上使其基本平衡。

(4)轉子找靜平衡。找靜平衡的方法與風機、泵類設備找靜平衡的方法相同。通過配重使轉子轉動時，轉子體端面畫出的某一線在任意位置上停留即可。
